※一部地域限定の製品を含んでいますので、御用命の製品及びサイズについては最寄りの営業までお問合せ下さい。
NSフリューム

標準
落差工


特長

@ 経済的な三面水路です。
A 豊富なサイズから自由に選択できます。
B 安定した構造、耐久性は抜群です。
C 軽量でスピーディーな施工が可能です。
D 魚巣ブロックや落差工も用意しています。

設計条件

上載荷重 ・・・・・・・・・・・・・・・・・・・・・ Q=10kN/m2
土の単位体積重量 ・・・・・・・・・・・・・ W=18kN/m3
土の内部摩擦角 ・・・・・・・・・・・・・・・ φ=30°
土圧係数(クーロン土圧) ・・・・・・・・ K=0.333
コンクリートの設計基準強度 ・・・・・・ σck=30N/mm2
コンクリートの許容圧縮応力度 ・・・・ σca=10N/mm2
鉄筋の許容引張応力度 ・・・・・・・・・・ σsa=180N/mm2

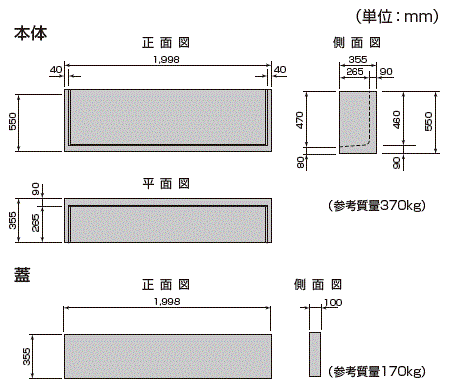

標準構造図




形状・寸法

標準

魚巣ブロック(NSフリューム用)



(ご注意)設計条件により部材が異なる場合があります。

落差工


丸栄コンクリート工業株式会社
